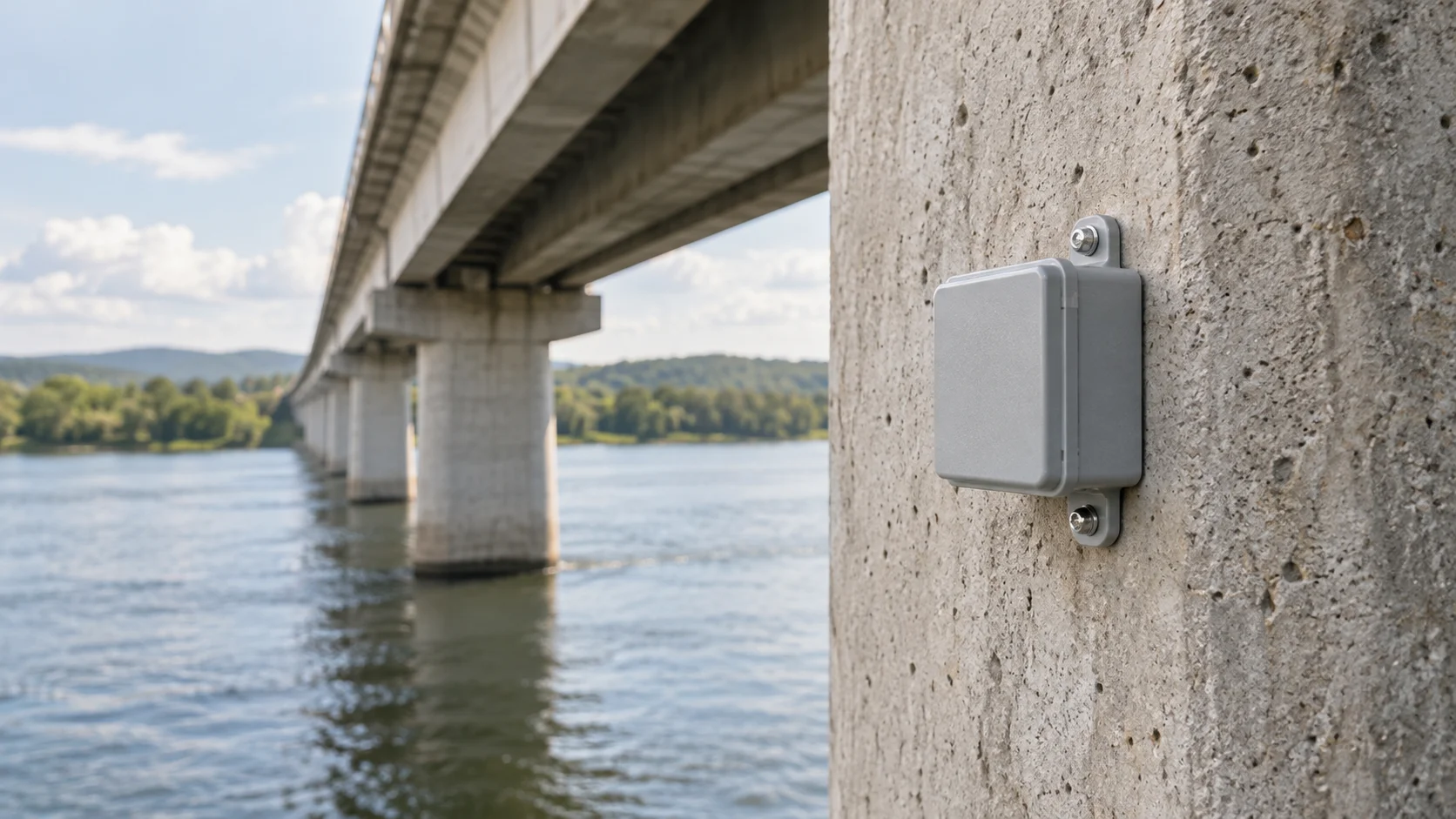

Il monitoraggio automatico dei ponti utilizza sensori che misurano, giorno e notte, i movimenti della struttura, l’evoluzione delle fessure, le vibrazioni e l’innalzamento dell’acqua circostante. Il software confronta ogni lettura con il comportamento normale di quel ponte e avvisa un ingegnere quando qualcosa cambia. Copre così gli anni tra un’ispezione e l’altra, durante i quali una piena può asportare materiale sotto una pila o una spalla può ruotare un po’ di più a ogni stagione senza che nessuno se ne accorga.

Vediamo quali sensori sono utili, come funzionano su un ponte senza cavi né alimentazione elettrica e come una serie di numeri diventa un avviso affidabile per la persona giusta. I ponti sui fiumi meritano un’attenzione particolare: i danni che preoccupano maggiormente gli ingegneri si verificano sott’acqua, durante le piene.

In breve

  • I sensori misurano inclinazione, apertura delle fessure, spostamento, deformazione, vibrazione, temperatura e livello dell’acqua. Ogni misura risponde a una domanda diversa sulla struttura.
  • I sensori wireless funzionano per anni a batteria e inviano brevi messaggi radio a un gateway che può servire più ponti, senza stendere cavi lungo l’impalcato.
  • La temperatura spiega gran parte dei movimenti quotidiani: le letture vengono confrontate con i valori attesi alla temperatura del momento, anziché con un solo limite fisso.
  • Il monitoraggio delle piene combina livello del fiume e inclinazione delle pile per individuare lo scalzamento, cioè l’erosione del materiale del letto intorno alle fondazioni.

Quali sensori si usano per monitorare i ponti?

Un ponte non è mai del tutto fermo. Si allunga al sole e si contrae di notte, si flette al passaggio di ogni camion, oscilla leggermente con il vento e le sue fondazioni possono assestarsi nel corso dei decenni. Il monitoraggio registra prima questo comportamento normale e poi cerca movimenti che non riesce a spiegare. Nessun sensore rileva tutto: il sistema comprende strumenti scelti in base alle domande dell’ingegnere su una struttura precisa.

Sensore Dove si installa Che cosa può indicare un cambiamento
Inclinometro Pile, spalle e muri di sostegno Una fondazione ruota, possibile segno di cedimento o scalzamento
Fessurimetro A cavallo di una fessura esistente La fessura cresce oltre l’apertura e la chiusura dovute alla temperatura
Sensore di spostamento Giunti di dilatazione e appoggi Un appoggio si blocca o un giunto esaurisce la corsa
Estensimetro Travi di acciaio o calcestruzzo I carichi vengono trasferiti diversamente da quanto previsto dal progetto
Accelerometro Impalcato, generalmente vicino alla mezzeria È cambiata la rigidezza della struttura o il traffico
Sensore di temperatura Su acciaio o calcestruzzo, più uno nell’aria Spiega gran parte dei movimenti rilevati dagli altri sensori
Sensore di livello dell’acqua Sotto l’impalcato, rivolto verso il fiume Il livello raggiunge condizioni in cui può iniziare lo scalzamento

Gli accelerometri sono spesso i primi sensori a cui si pensa. Ogni ponte ha frequenze proprie alle quali tende a vibrare, in genere di pochi hertz per luci corte e medie. Un calo persistente di una frequenza propria può indicare una perdita di rigidezza, per esempio dovuta a fessurazione o a un appoggio bloccato. Anche la temperatura modifica queste frequenze, perciò i dati di vibrazione vengono letti insieme a quelli termici.

La temperatura sembra la misura meno interessante, eppure quasi tutte le altre ne dipendono. L’acciaio strutturale si dilata di circa dodici milionesimi della propria lunghezza per ogni grado Celsius. Su una campata d’acciaio di 100 metri, una differenza di 40 gradi tra una notte invernale e un pomeriggio estivo dà 100 m × 0,000012 × 40 = 0,048 m: in estate l’impalcato è quindi più lungo di circa 48 millimetri. Misurato da solo su un giunto, quel movimento potrebbe sembrare preoccupante. Con la temperatura a disposizione, il software confronta ogni lettura con il valore atteso in quelle condizioni, rendendo visibile un cambiamento reale prima di un limite fisso abbastanza ampio da coprire gennaio e luglio. I valori attesi derivano da un periodo di riferimento, solitamente le prime settimane dopo l’installazione, durante il quale i sensori registrano soltanto.

Come funziona il monitoraggio wireless dei ponti?

Il monitoraggio strutturale tradizionale collega ogni sensore con un cavo a un acquisitore dati in un armadio a bordo strada, alimentato dalla rete elettrica. Su un ponte fluviale, la posa può richiedere chiusure di corsie e mezzi di accesso, e spesso richiede più tempo del montaggio dei sensori stessi.

Il wireless elimina gran parte di quel lavoro. Ogni sensore è un’unità autonoma con batteria e radio. Si attiva, misura, invia pochi byte e torna in riposo. Reti a basso consumo come LoRaWAN sono progettate proprio per questo schema. Poiché la radio resta accesa solo una frazione di secondo per lettura, le batterie durano generalmente anni, a seconda del modello e della frequenza di trasmissione.

I messaggi arrivano a un gateway, un ricevitore con antenna che inoltra i dati al software via Ethernet, LTE o satellite. Un gateway LoRaWAN copre tipicamente da due a cinque chilometri in aree edificate e quindici chilometri o più in aperta campagna. Collocato in alto, può quindi servire più ponti lungo lo stesso fiume o la stessa strada.

Nei sistemi alimentati a energia solare, il pannello serve di solito il gateway, non i sensori. Questi hanno già le proprie batterie, mentre il gateway ascolta continuamente e ha bisogno di energia costante. Molti ponti sono lontani da una presa di corrente. Un pannello e una batteria dimensionati per i giorni più corti dell’anno in quel luogo, con una riserva per diversi giorni nuvolosi, permettono di superare l’inverno.

Un compromesso va chiarito prima dell’acquisto: la radio a basso consumo trasporta messaggi piccoli. È adatta a grandezze lente come inclinazione, apertura delle fessure, deformazione, temperatura e livello dell’acqua, ma non può trasmettere vibrazioni grezze a centinaia di campioni al secondo. Gli accelerometri progettati per queste reti elaborano quindi i dati direttamente a bordo. Registrano un breve intervallo, calcolano accelerazione di picco, valore RMS — una misura dell’energia vibratoria media — e frequenza dominante, e inviano solo questi risultati. È sufficiente per seguire tendenze su più mesi. Una prova dinamica completa sotto carico continua a utilizzare un acquisitore cablato con alimentazione propria.

Come si monitorano le piene in corrispondenza dei ponti?

Lo scalzamento consiste nell’erosione di sabbia, ghiaia e terreno attorno a pile e spalle da parte dell’acqua che scorre velocemente. Studi per la Federal Highway Administration statunitense lo hanno identificato come la causa più comune di cedimento dei ponti negli Stati Uniti. È difficile rilevarlo per due motivi. Si verifica durante le piene, quando non è sicuro ispezionare le fondazioni. E quando la portata diminuisce, la cavità spesso si riempie di sedimenti sciolti: un subacqueo che controlla dopo può trovare un fondo apparentemente normale, mentre la fondazione ha perso parte del sostegno.

Il monitoraggio osserva il fenomeno da due prospettive. Un sensore radar o ultrasonico sotto l’impalcato misura la distanza dall’acqua, che il software converte in livello del fiume. Un livello elevato non equivale da solo a un danno, ma lo storico mostra quando, per quanto tempo e presso quali ponti erano presenti condizioni favorevoli allo scalzamento. Gli inclinometri sulle pile indicano come risponde la struttura durante la piena. Alcuni progetti interrano inoltre dispositivi galleggianti a profondità note: piccoli trasmettitori che risalgono e iniziano a inviare messaggi quando la corrente asporta il terreno sovrastante. Mostrano così la profondità raggiunta dall’erosione. Il dato che guida l’intervento combina i due elementi: una pila che si inclina mentre il livello del fiume è alto.

Come impostare il monitoraggio automatico dei ponti

Il monitoraggio traduce le letture in poche regole, ciascuna collegata a un’azione concreta di una persona. Prendiamo come esempio un ponte su un fiume il cui livello abituale all’idrometro è di 1,2 metri:

  1. Registrare alcune settimane di riferimento, così da conoscere l’inclinazione normale di ogni pila alle diverse temperature.
  2. Considerare, in questo esempio, 3,0 metri come soglia di piena. Se il livello rimane superiore per più di quindici minuti, inviare un allarme di gravità media alla squadra di ispezione.
  3. Finché il fiume supera 3,0 metri, confrontare l’inclinazione di ogni pila con il valore atteso. Se lo scostamento supera quello concordato e persiste per trenta minuti, inviare un allarme critico all’ingegnere reperibile.
  4. Se nessuno prende in carico l’allarme critico entro quindici minuti, avvisare il sostituto e poi il responsabile del ponte.

Le durate dei passaggi due e tre sono importanti quanto le soglie. Un camion pesante che passa durante una piena può produrre un breve picco di inclinazione. Richiedere che la condizione persista filtra quel picco, continuando però a rilevare una pila che si è mossa e rimane nella nuova posizione.

In Kilo, il terzo passaggio diventa una sola regola il cui trigger osserva il sensore di ogni pila, valuta ciascuna separatamente e utilizza in ogni controllo la lettura dello stesso sensore di livello del fiume. La durata minima della condizione è impostata a trenta minuti: il passaggio di un camion non basta. L’allarme segue quindi la catena di escalation del quarto passaggio: prima l’ingegnere reperibile, poi il sostituto e infine il responsabile del ponte, ciascuno dopo il proprio intervallo. Se gestite anche edifici, potete applicare regole analoghe al monitoraggio delle vibrazioni degli edifici, dai ventilatori in copertura e dalle pompe fino alla struttura stessa.

Domande frequenti sul monitoraggio dei ponti

Può sostituire le ispezioni visive?

No. I calendari fissati dalle norme nazionali restano validi. Negli Stati Uniti, le ispezioni ordinarie della maggior parte dei ponti stradali non possono essere distanziate di oltre 24 mesi. In Germania, la DIN 1076 prevede un’ispezione principale ogni sei anni e una semplificata tre anni dopo. Un ispettore vede inoltre ciò che i sensori non misurano, come distacchi di calcestruzzo, tracce di ruggine o parapetti danneggiati. Il monitoraggio gli fornisce mesi di dati e un elenco dei punti da controllare per primi.

Quanto spesso vengono effettuate le misure?

Grandezze lente come inclinazione, apertura delle fessure e deformazione vengono comunemente misurate ogni dieci-sessanta minuti, mentre il livello del fiume ogni pochi minuti. Gli accelerometri registrano solitamente brevi intervalli più volte al giorno e trasmettono i risultati calcolati. Ridurre l’intervallo consuma batteria: la sostituzione va quindi pianificata usando l’autonomia dichiarata per la frequenza effettivamente scelta.

Che cos’è lo Structural Health Monitoring di un ponte?

Lo Structural Health Monitoring, o SHM, è il termine tecnico per la misurazione continua delle condizioni di una struttura e l’interpretazione dei dati. Il monitoraggio dei ponti è una sua applicazione; gli stessi metodi servono per edifici, gallerie, dighe e turbine eoliche. I grandi ponti sostenuti da cavi sono spesso dotati di un sistema permanente fin dalla costruzione. Il Tsing Ma Bridge di Hong Kong è un esempio noto dalla sua apertura nel 1997. I ponti minori vengono solitamente attrezzati in seguito con pochi sensori wireless.

Può prevedere quando un ponte cederà?

Non può fornire una data. Offre agli ingegneri prove misurate di cambiamento, come una fessura che si allarga ogni mese o una frequenza propria che diminuisce nell’arco di un anno. Molti gestori associano gli allarmi a un piano d’azione concordato, spesso con livelli verde, giallo e rosso: il giallo richiede l’analisi dei dati da parte di un ingegnere, il rosso una visita sul posto o limitazioni al traffico.

Un primo progetto può dotare di inclinometri le due pile che si trovano in acqua e aggiungere un sensore di livello sotto l’impalcato, con una regola che genera l’allarme critico se una pila si muove durante una piena. Il piano gratuito di Kilo comprende questa configurazione, e la prima stagione di piene fornisce all’ingegnere un riferimento misurato per entrambe le pile. Kilo Electronics propone sensori di inclinazione, ma va bene qualsiasi modello LoRaWAN compatibile. L’hardware si paga separatamente dalla piattaforma.
